آموزش کامل دستگاه ضخامت‌سنج رنگ بدنه خودرو

دستگاه ضخامت‌سنج رنگ خودرو ابزاری است که با استفاده از القای مغناطیسی و جریان گردابی، ضخامت لایه رنگ روی بدنه فلزی خودرو را با دقت میکرون اندازه‌گیری می‌کند و به‌صورت اتوماتیک نوع فلز زیر رنگ (آهنی یا غیرآهنی) را تشخیص می‌دهد. از این دستگاه برای تشخیص رنگ‌شدگی، بازسازی یا تعویض قطعات بدنه خودرو استفاده می‌شود.

در این آموزش قدم‌به‌قدم یاد می‌گیرید دستگاه چطور کار می‌کند، چگونه باید ضخامت رنگ بدنه خودرو را درست اندازه بگیرید و چطور از منو، هشدارها و حالت‌های حرفه‌ای دستگاه استفاده کنید.

دستگاه ضخامت‌سنج رنگ خودرو چه اجزایی دارد؟

دستگاه ضخامت‌سنج رنگ خودرو از یک بدنه دستی جمع‌وجور با پراب سنسور، صفحه نمایشگر LCD و چند کلید کنترلی تشکیل شده است. پراب سنسور روی سطح بدنه خودرو قرار می‌گیرد و ضخامت رنگ را از طریق میدان مغناطیسی یا جریان گردابی می‌سنجد، و نتیجه بلافاصله روی صفحه نمایش داده می‌شود.

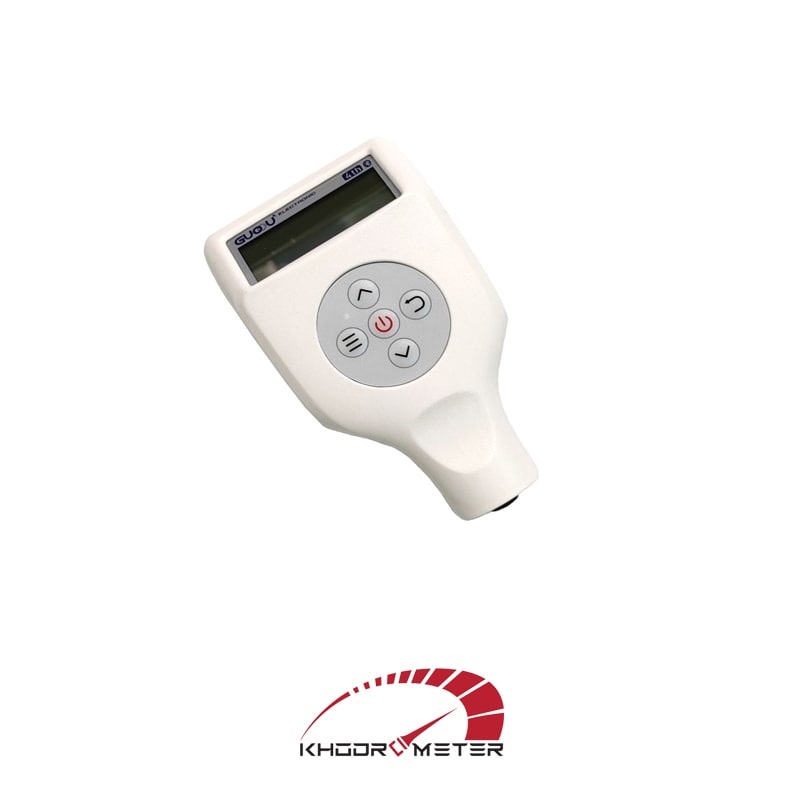

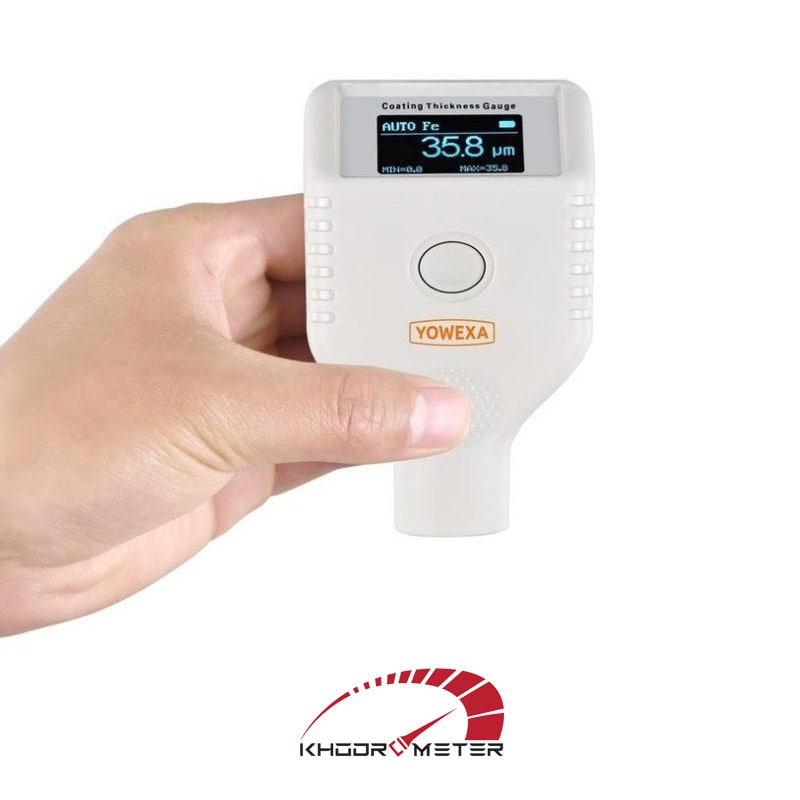

شکل 1-نمای کلی دستگاه ضخامت سنج رنگ بدنه خودرو

محتویات بسته دستگاه ضخامت‌سنج

هر بسته ضخامت سنج باید حاوی اقلام به شرح جدول ذیل باشد:

جدول 1-محتویات بسته دستگاه ضخامت سنج

شکل 2-برخی محتویات موجود در بسته ضخامت سنج

ساختمان ظاهری ضخامت‌سنج

بدنه دستگاه شامل پراب سنسور در پایین (محل تماس با بدنه خودرو)، صفحه نمایشگر LCD در بالا، و چند کلید فیزیکی برای روشن/خاموش کردن، ورود به منو و ذخیره‌سازی داده در بخش میانی است. برخی مدل‌ها پورت USB و ماژول بلوتوث برای انتقال اطلاعات به کامپیوتر یا موبایل هم دارند.

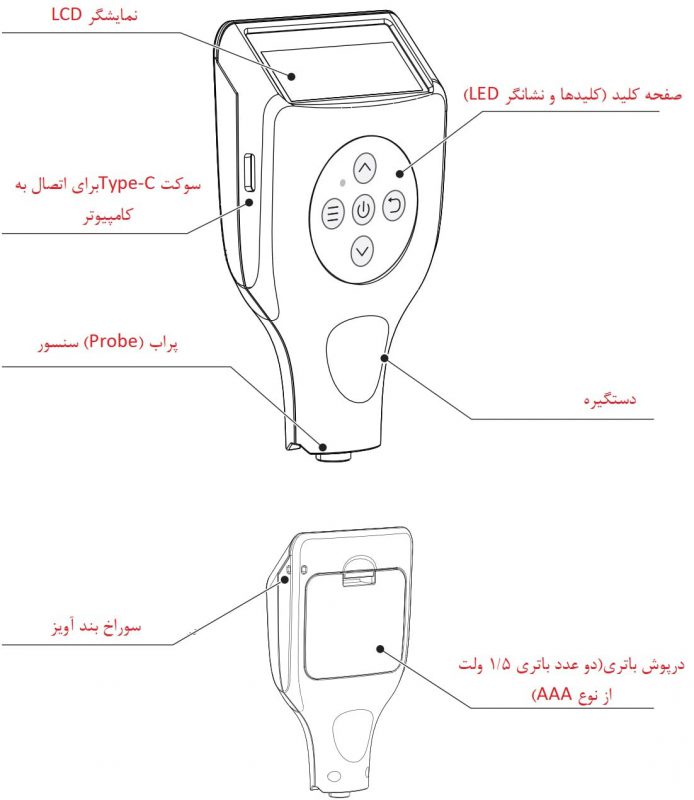

شکل 3-ساختمان ظاهری ضخامت سنج

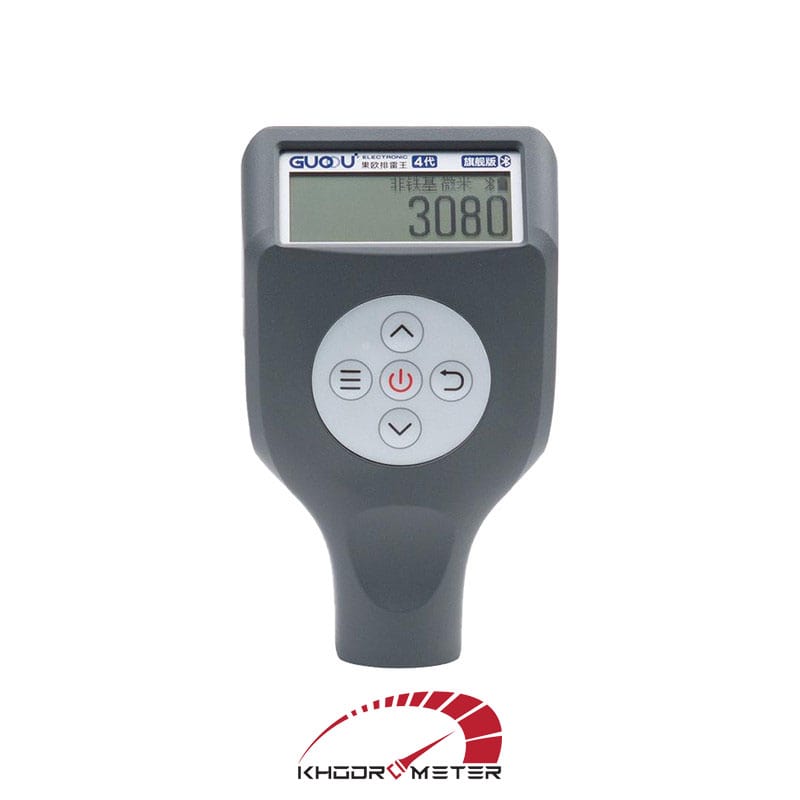

عملکرد کلیدهای دستگاه

دستگاه معمولاً سه نوع کلید اصلی دارد: کلید روشن/خاموش و فعال‌سازی صفحه نمایش، کلیدهای بالا و پایین برای پیمایش در منو و تغییر مقادیر تنظیمات، و یک کلید تأیید/ورود برای باز کردن منو یا ثبت مقدار اندازه‌گیری‌شده.

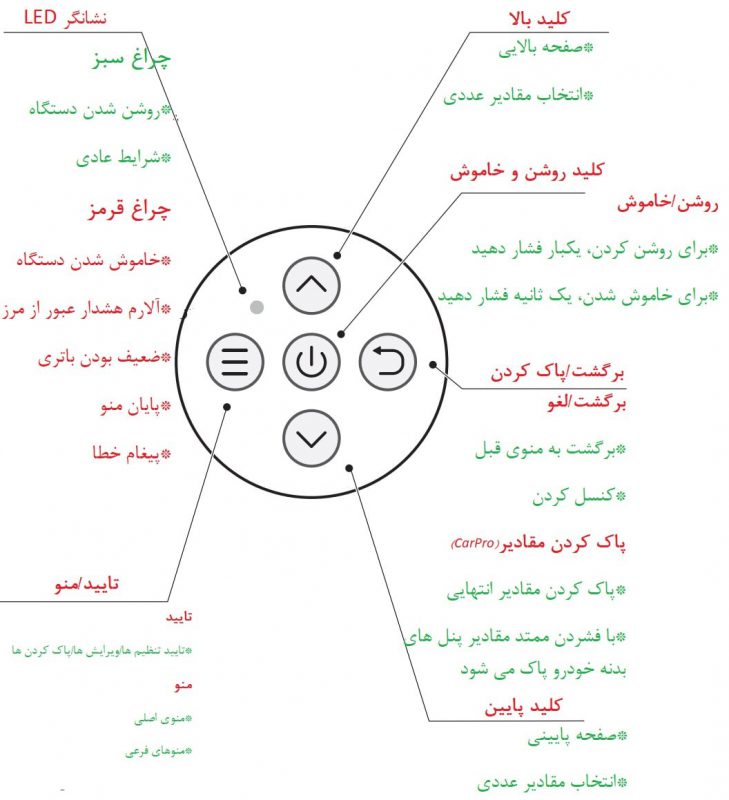

شکل 4-عملکرد کلیدهای دستگاه ضخامت سنج

محتویات صفحه نمایشگر LCD:

با فشار دادن کلید صفحه نمایشگر دستگاه ضخامت سنج روشن می‌شود و مطابق شکل 5 محتویات آن نشان داده می‌شود.

شکل 5-محتویات صفحه نمایشگر LCD دستگاه ضخامت سنج

جدول2 توضیحات مرتبط با محتویات صفحه نمایشگر LCD دستگاه ضخامت‌سنج رنگ بدنه خودرو را نشان می دهد.

1	2998	مقدار ضخامت رنگ اندازه گیری شده را نشان می‌دهد و بعد از هر باز راه اندازه آخرین مقدار اندازه گیری را نشان می‌دهد.
2	NFe	دستگاه ضخامت سنج جنس فلزات آهنی(Fe) و غیرآهنی(NFe) را به صورت اتوماتیک تعیین می‌کند.
3	μm	واحد اندازه گیری دستگاه ضخامت سنج میکرومتر یا میکرون می‌باشد. هر 1000 میکرومتر معادل یک میلیمتر است یعنی 1mm=1000µm
4		این تصویر علامت اتصال USB به دستگاه ضخامت سنج می‌باشد که با متصل شدن USB نمایش داده می‌شود.
5		این تصویر علامت بلوتوث به شرح ذیل می‌باشد:         این علامت نشان می‌دهد که بلوتوث متصل نمی‌باشد.        این علامت نشان می‌دهد که بلوتوث متصل می‌باشد.
6		این تصویر وضعیت شارژ باتری را به صورت زیر نشان می‌دهد:         باتری شارژ است یا دستگاه با برق USB در حال کار است.        عمر باتری تمام شده است و باید نسبت به تعویض آن اقدام کرد.

جدول 2-شرح محتویات صفحه نمایشگر LCD دستگاه ضخامت سنج

روش صحیح اندازه‌گیری ضخامت رنگ

معمولا دستگاه‌های ضخامت سنج در ابتدا از سوی شرکت سازنده تنظیم و کالیبره می شوند و عمدتا نیاز به کالیبراسیون نداشته و می توان به طور مستقیم از آن استفاده کرد. شکل 6 روش درست اندازه گیری ضخامت رنگ بدنه خودرو را نشان می دهد.

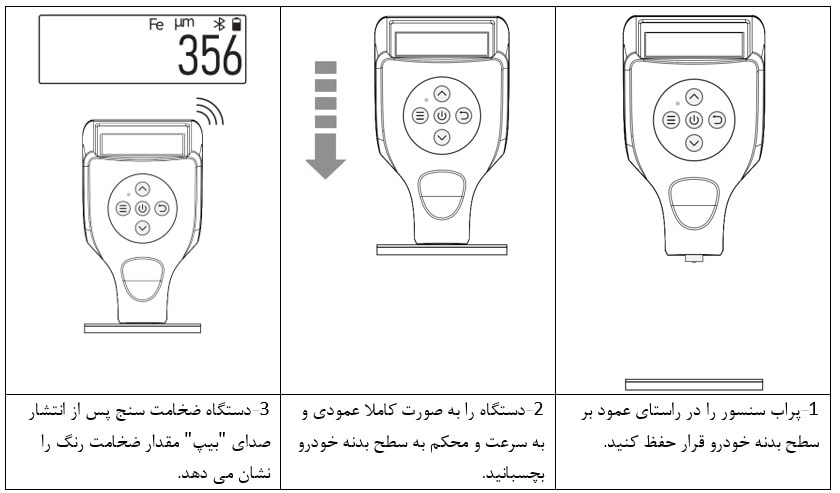

شکل 6-روش درست اندازه گیری ضخامت رنگ بدنه خودرو

برای پیشگیری از بروز خطا در اندازه‌گیری ضخامت رنگ بدنه خودرو، از روش‌های نادرست اندازه‌گیری که در شکل 7 نشان داده شده است خودداری کنید.

• عمودی نبودن دستگاه نسبت به سطح
• محکم فشرده نشدن پراب سنسور به سطح
• فعال نشدن پراب سنسور

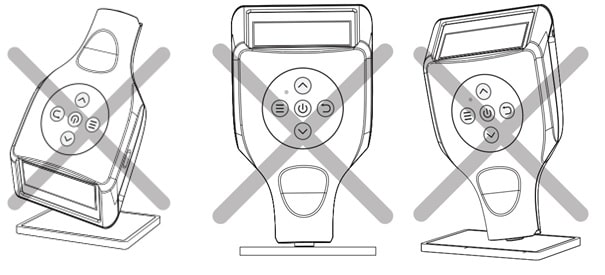

شکل 7-روش‌های نادرست اندازه گیری ضخامت رنگ بدنه خودرو

چطور وارد منوی دستگاه ضخامت‌سنج شویم؟

با فشردن کلید مربوطه، منوی دستگاه باز می‌شود. با کلیدهای بالا و پایین می‌توان بین بخش‌های مختلف منو (مانند تنظیمات ذخیره‌سازی، مرز هشدار و بازگرداندن تنظیمات پیش‌فرض) جابه‌جا شد و با کلید تأیید مقدار پارامتر یا تنظیمات موردنظر را تغییر داد.

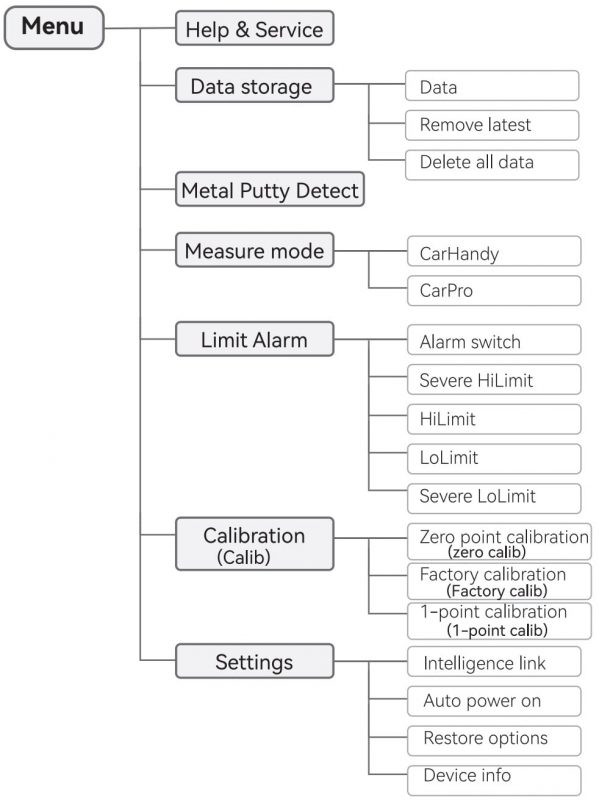

شکل 8-منوی دستگاه ضخامت‌سنج

تشخیص بتونه فلزی:

در صورتی که در ترکیب رنگ بدنه خودرو پودر فلز به صورت بتونه‌ای وجود داشته باشد یا لایه نازکی از بتونه فلزی روی سطح بدنه خودرو قرار داشته باشد، دستگاه ضخامت سنج قابلیت تشخیص این موضوع را دارا می‌باشد و ضخامت‌سنج ضمن نشان داده مقدار صحیح و واقعی ضخامت رنگ، مطابق شکل 9، عبارت Metal Putty روی صفحه نمایشگر LCD درج می‌گردد.

شکل 9-تشخیص بتونه فلزی توسط دستگاه ضخامت سنج

تعیین مرز هشدار یا Limit Alarm:

برای سهولت در تشخیص رنگ شدگی بخش‌های مختلف بدنه خودرو می توان مرزها یا محدوده‌هایی را برای دستگاه ضخامت سنج تعیین کرد تا در صورتی که ضخامت رنگ بدنه خودرو از محدوده تعیین شده نباشد و این گزینه نیز روشن باشد، مطابق شکل 10 هشداری در صفحه نمایشگر نشان داده شود و کاربر نسبت به هشدار اعلام شده اقدام لازم را به منظور بررسی بیشر آن بخش انجام دهد.

شکل 10-نمایش مرزهای هشدار در صفحه نمایشگر دستگاه ضخامت سنج

با توجه به شکل های 9 و 10 در گوشه بالا و سمت چپ صفحه نمایشگر دو عبارت Metal Putty و مرز هشدار یا Limit ها درج می گردد و زیر ای عبارت نیز چهار مرز هشدار در دستگاه ضخامت‌سنج در نظر گرفته شده است که توضیحات مربوطه به آنها در جدول 3 ذکر گردیده است.

ردیف	علامت	توضیحات
7		ناحیه اعلان. هنگامی که بتونه فلزی یا مرز هشدار توسط دستگاه تشخیص داده شود یکی از هشدارهای ذیل اعلام می گردد: توجه:چنانچه بتونه فلزی و مرز هشدار همزمان تشخیص داده شود فقط Metal Putty نمایش داده می شود.
8		مقدار مرز فوقانی حداکثر. هنگامی که ضخامت رنگ اندازه گیری شده از 250 میکرون تجاوز کند عبارت نمایش داده می‌شود و در ناحیه اعلان هم عبارت  نمایش داده می‌شود.

9		مقدار مرز فوقانی. هنگامی که ضخامت رنگ اندازه گیری شده مابین 170 تا 250 میکرون باشد عبارت نمایش داده می‌شود و در ناحیه اعلان هم عبارت  درج می‌گردد.
10		مقدار مرز تحتانی. هنگامی که ضخامت رنگ اندازه گیری شده مابین صفر تا 30 میکرون باشد عبارت نمایش داده می‌شود و در ناحیه اعلان هم عبارت  درج می‌گردد.
11		مقدار مرز تحتانی حداکثر. هنگامی که ضخامت رنگ اندازه گیری شده از صفر میکرون کمتر باشد عبارت نمایش داده می‌شود و در ناحیه اعلان هم عبارت نمایش داده می‌شود.

جدول 3-توضیحات مرتبط با مرزهای هشدار دستگاه ضخامت سنج رنگ بدنه خودرو

مدیریت اطلاعات اندازه‌گیری:

در این بخش مدیریت اطلاعات اندازه گیری شده در اندازه گیری معمولی یا CarHandy و اندازه گیری حالت حرفه ای یا CarPro مورد بررسی قرار می گیرد.

حالت معمولی یا CarHandy

از منوی اصلی وارد گزینه اندازه‌گیری معمولی یا CarHany شوید و در بخش Data Storage مطابق شکل 11 تنظیمات لازم را ایجاد کنید.

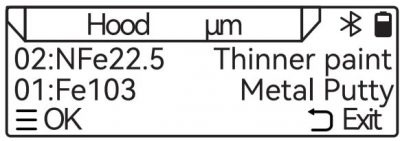

شکل 11- منوی تنظیمات ذخیره سازی اطلاعات در اندازه گیری ضخامت رنگ بدنه خودرو به صورت معمولی یا CarHandy

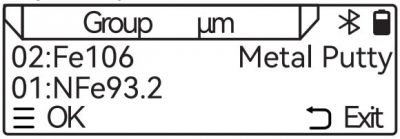

نکته 4: مطابق شکل 18 هر ردیف از اندازه گیری به ترتیب از چپ به راست حاوی اطلاعات شماره ردیف، جنس، میزان ضخامت رنگ و مشکلات رنگ می باشد به طور مثال در ردیف 01، جنس فلزی که بر روی آن عملیات اندازه گیری انجام شده است، غیرآهن یا NFe بوده است و میزان ضخامت رنگ نیز 2/93 میکرون بوده است در حالیکه در دریف 02، جنس فلزی که بر روی آن عملیات اندازه گیری انجام شده است، آهن یا Fe، میزان ضخامت 106 میکرون بوده است و مشکل وجود بتونه فلزی یا Metal Putty در رنگ داشته است.

حالت حرفه‌ای یا CarPro

اگر با منوی حالت حرفه ای CarPro آشنایی کافی ندارید حتما مقاله ” کاربری حالت حرفه‌ای یا CarPro دستگاه ضخامت سنج رنگ بدنه خودرو” را مطالعه کنید.
حالت حرفه‌ای یا CarPro، می توان تعداد 999 دستگاه خودرو را تعریف کرد که هر خودرو به 19 پنل تقسیم شده است و بر روی هر پنل نیز می توان 6 نقطه را اندازه گیری کرد و مطابق شکل 19 هر ردیف از اطلاعات نقاط اندازه گیری همانگونه که در شکل 12 نیز مورد بررسی قرار گرفت شامل شماره ردیف، جنس فلزی که بر روی آن عملیات اندازه گیری انجام می شود، ضخامت رنگ و مشکلات رنگ می باشد.

شکل 12- منوی تنظیمات ذخیره سازی اطلاعات در اندازه گیری ضخامت رنگ بدنه خودرو به صورت حرفه ای یا CarPro

برخی نکات کاربردی درباره‌ی دستگاه ضخامت سنج:

1. صدای هشدار و چراغ نشانگر LED
   در پایان انجام هر اقدامی صدای “بیپ” و فلش نور LED نشان از موفقیت آمیز بودن آن موضوع می باشد.
2. نور صفحه نمایشگر LCD
   بعد از پایان یافتن عملیات های مختلف در صورتیکه عملیات خاصی صورت نپذیرد برای پیشگیری از تخلیه باتری، صفحه نمایشگر LCD به صورت اتوماتیک خاموش می شود.
3. روشن شدن اتوماتیک
   در منوی تنظیمات یا Setting می توانید روشن شدن اتوماتیک دستگاه ضخامت سنج را فعال کنید. در صورت فعال شدن آیتم “روشن شدن اتوماتیک” در صورتیکه پراب سنسور روی فلزات آهنی یا غیرآهنی فشرده شود، دستگاه به صورت اتوماتیک روشن خواهد شد.
4. خاموش شدن اتوماتیک
   در صورتیکه به مدت 2 دقیقه از دستگاه استفاده نشود، دستگاه ضخامت‌سنج به صورت اتوماتیک خاموش می شود تا از تخلیه باتری جلوگیری شود.
5. اندازه گیری پیوسته
   در صورتیکه دستگاه بر روی بخشی از بدنه خودرو فشرده شود و برای چند ثانیه در همان وضعیت نگهداشته شود، دستگاه ضخامت سنج عملیات اندازه گیری پیوسته را اجرا خواهد کرد.
6. بازگرداندن گزینه های پیش فرض
   با انتخاب این گزینه، تنظیمات مختلف دستگاه ضخامت سنج به حالت پیش فرض کارخانه ای باز می گردد ولی کالیبراسیون و اطلاعات اندازه گیری شده پاک نمی شوند.
7. خدمات و کمک رسانی
   با جستجوی عبارت “coatingmaster” در Google play یا Play store اپلیکیشن دستگاه ضخامت‌سنج را دانلود و نصب کنید و از خدمات و کمک رسانی دستگاه استفاده کنید.

درصورتی که با نحوه کالیبراسیون دستگاه ضخامت سنج آشنا نیستید مقاله “کالیبراسیون دستگاه ضخامت‌سنج رنگ بدنه خودرو” را مطالعه کنید.

سوالات متداول

دستگاه ضخامت‌سنج رنگ خودرو چطور کار می‌کند؟

دستگاه با استفاده از القای مغناطیسی و جریان گردابی، ضخامت لایه رنگ روی بدنه فلزی خودرو را با دقت میکرون اندازه‌گیری می‌کند. نوع فلز زیر رنگ (آهنی یا غیرآهنی) هم به‌صورت اتوماتیک تشخیص داده می‌شود و با نماد Fe یا NFe روی صفحه نمایش داده می‌شود.

ضخامت استاندارد رنگ بدنه خودرو چند میکرون است؟

معمولاً ضخامت رنگ کارخانه‌ای بین ۱۷۰ تا ۲۵۰ میکرون است. اگر عددی بیرون از این محدوده اندازه‌گیری شود، دستگاه هشدار مرز بالا یا پایین را نمایش می‌دهد.

Metal Putty (بتونه فلزی) روی صفحه دستگاه به چه معناست؟

یعنی در ترکیب رنگ یا زیر لایه رنگ، پودر یا بتونه فلزی وجود دارد. دستگاه ضمن نمایش این هشدار، مقدار واقعی ضخامت رنگ را هم نشان می‌دهد.

تفاوت حالت CarHandy و CarPro در چیست؟

CarHandy برای اندازه‌گیری‌های ساده و سریع است، در حالی که CarPro امکان ثبت اطلاعات ۹۹۹ خودرو، هرکدام با ۱۹ پنل و ۶ نقطه اندازه‌گیری در هر پنل را می‌دهد و برای کارشناسی حرفه‌ای مناسب‌تر است.

اگر روی صفحه دستگاه عبارت «please do calib» نمایش داده شود چه باید کرد؟

باید فرآیند کالیبراسیون دستگاه را با صفحات آهنی/غیرآهنی و فویل‌های موجود در بسته انجام دهید تا دقت اندازه‌گیری بازگردد.

مرز هشدار یا Limit Alarm در دستگاه ضخامت‌سنج چه کاربردی دارد؟

این قابلیت به کاربر کمک می‌کند در صورت خروج ضخامت رنگ از محدوده تعریف‌شده، بلافاصله هشدار دریافت کند و بدون نیاز به بررسی دستی همه نقاط، سریع‌تر رنگ‌شدگی احتمالی را تشخیص دهد.

این آموزش برای کدام مدل‌های ضخامت‌سنج کاربرد دارد؟

این راهنما برای اکثر مدل‌های رایج ضخامت‌سنج رنگ خودرو با حالت CarHandy/CarPro کاربرد دارد. برای مشاهده مدل‌های موجود و مشخصات هرکدام، به صفحه محصولات دستگاه ضخامت‌سنج رنگ خودرو مراجعه کنید.
